Взглянув на шкалу измерителя давления, вы видите стрелку на отметке 1,0 МПа. Однако каково истинное значение в трубопроводе? Ответ связан с допустимой погрешностью ‒ нормой, регламентированной ГОСТ. От следования нормам зависят точность технологического процесса и безопасность производств. Расхождение показаний служит главным критерием пригодности измерительного устройства.
Чтобы правильно эксплуатировать оборудование, недостаточно просто купить манометр и установить его на трубопровод. Нужно понимать, насколько можно доверять его показаниям, в каких пределах допускается отклонение и как часто необходимо проверять прибор. Всё это регулируется государственными стандартами, которые мы и разберём.
В статье детально рассмотрим нормы ГОСТ для отклонений, способы определения допустимой ошибки измерения по классу точности и практическое применение этих знаний на ответственных объектах промышленности.

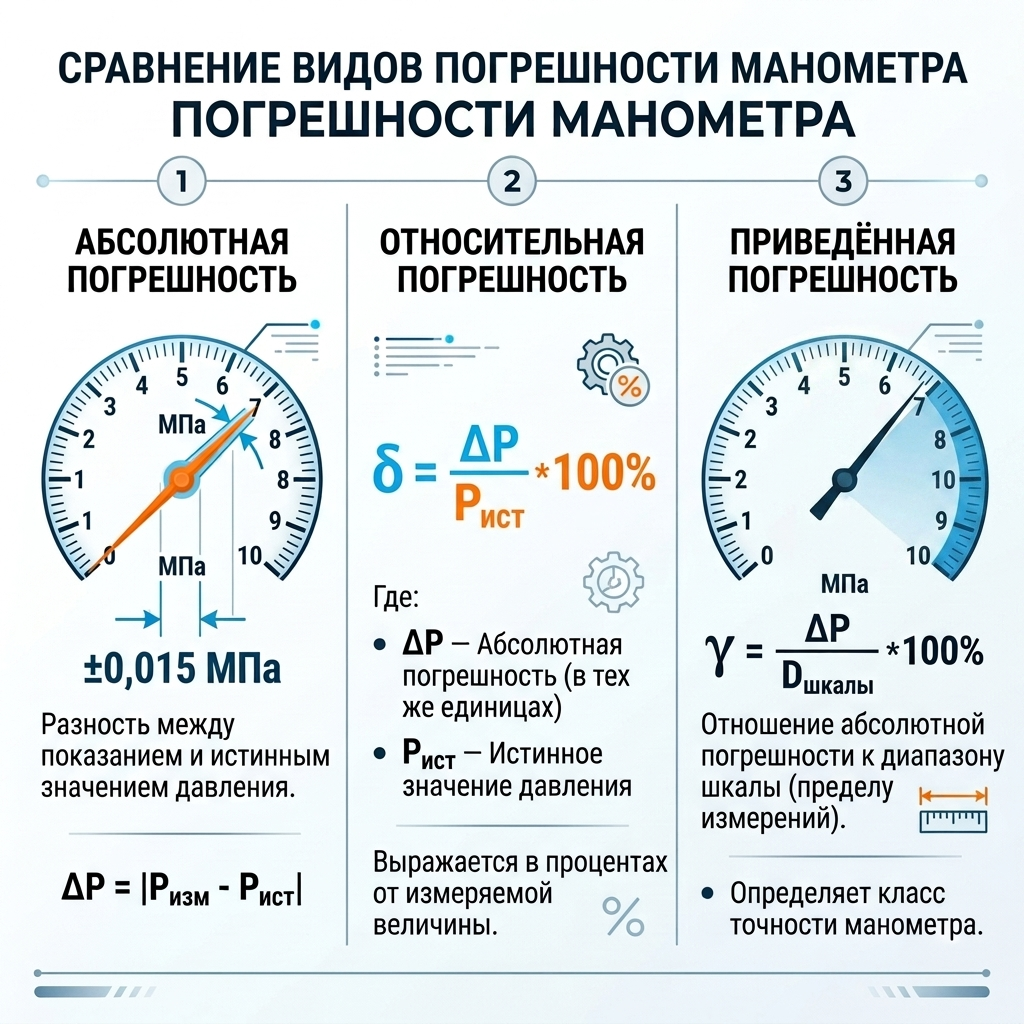

Что такое погрешность манометра: определение и виды
Прежде чем обращаться к нормам, стоит разобраться в сути термина, обозначающего расхождение между показанием прибора и реальным давлением. Разницу выражают по-разному, в зависимости от цели оценки. Выделяют следующие виды:
Абсолютная погрешность ‒ в единицах давления (МПа, кгс/см², бар, атм)
Наиболее наглядная форма. Абсолютное отклонение указывает, на сколько МПа, кгс/см², бар или атм показания расходятся с реальностью. При ошибке ±0,015 МПа и показании 1,0 МПа истинное значение лежит между 0,985 и 1,015 МПа. Подход удобен для прямой оценки отдельного измерения.
Пример из практики: если оператор видит на манометре 2,5 МПа, а абсолютная погрешность прибора составляет ±0,05 МПа, то реальное давление находится в интервале от 2,45 до 2,55 МПа. Это позволяет принимать решения о работе оборудования с учётом возможного разброса.
Пример из практики: если оператор видит на манометре 2,5 МПа, а абсолютная погрешность прибора составляет ±0,05 МПа, то реальное давление находится в интервале от 2,45 до 2,55 МПа. Это позволяет принимать решения о работе оборудования с учётом возможного разброса.
Относительная погрешность ‒ в процентах от измеренного значения
Относительная ошибка показывает долю (в процентах) от фиксируемой величины. При давлении 1,0 МПа и относительной погрешности ±1% отклонение составит ±0,01 МПа. При малых значениях та же относительная величина даёт меньшую абсолютную цифру, что делает её менее информативной для оценки предела по всей шкале.
Именно поэтому для технических приборов чаще используют не относительную, а приведённую погрешность ‒ она даёт единую картину точности на всём диапазоне измерений.
Именно поэтому для технических приборов чаще используют не относительную, а приведённую погрешность ‒ она даёт единую картину точности на всём диапазоне измерений.
Приведённая погрешность ‒ в процентах от диапазона шкалы (именно её нормирует класс точности)
Основной и наиболее значимый вид. Приведенная ошибка нормирует класс точности. Её рассчитывают как отношение абсолютной ошибки к полному диапазону измерений (верхней границе) и выражают в процентах. Для устройства с диапазоном 0–10 МПа и классом 1,5 предел допускаемой приведенной погрешности равен ±1,5% от 10 МПа = ±0,15 МПа. Это гарантирует: абсолютное отклонение в любой точке шкалы не превысит 0,15 МПа. Именно эта величина указывается на циферблате цифрой.
Важное уточнение: приведённая погрешность не зависит от того, в какой точке шкалы вы проводите измерение. На отметке 2 МПа и на отметке 8 МПа допустимое отклонение будет одинаковым в абсолютных единицах.
Важное уточнение: приведённая погрешность не зависит от того, в какой точке шкалы вы проводите измерение. На отметке 2 МПа и на отметке 8 МПа допустимое отклонение будет одинаковым в абсолютных единицах.
Комбинированная
Для высокоточных измерителей применяют комбинированную ошибку ‒ сумму приведенной и относительной составляющих (0,02/0,01). Подход позволяет гибко описать реальное отклонение во всём диапазоне. Такие приборы используются в лабораторных условиях и на эталонных установках.
Основная/дополнительная
Важное разделение:
Основная ‒ ошибка в нормальных лабораторных условиях, определённых стандартами. Её предел устанавливает класс точности.
Дополнительная возникает при отклонении условий эксплуатации от нормальных ‒ изменении температуры, вибрации, магнитных полях. Производитель обязан указывать в документации, как меняется погрешность при каждом воздействии.
На практике дополнительная погрешность может в несколько раз превышать основную, если прибор эксплуатируется в тяжёлых условиях. Поэтому при выборе места установки важно учитывать все факторы окружающей среды.
Основная ‒ ошибка в нормальных лабораторных условиях, определённых стандартами. Её предел устанавливает класс точности.
Дополнительная возникает при отклонении условий эксплуатации от нормальных ‒ изменении температуры, вибрации, магнитных полях. Производитель обязан указывать в документации, как меняется погрешность при каждом воздействии.
На практике дополнительная погрешность может в несколько раз превышать основную, если прибор эксплуатируется в тяжёлых условиях. Поэтому при выборе места установки важно учитывать все факторы окружающей среды.
Нормы по ГОСТ 2405-88 и ГОСТ Р 8.905-2015: пределы допускаемой основной погрешности
В России действуют два ключевых документа: ГОСТ 2405-88 («Манометры... Общие технические условия») и ГОСТ Р 8.905-2015 («ГСИ. Манометры показывающие. Рабочие средства измерений...»).
Первый ‒ базовый: устанавливает классы точности показывающих средств измерения из ряда 0,4; 0,6; 1,0; 1,5; 2,5; 4,0. Фиксирует пределы допускаемой основной приведенной погрешности: ±0,4%, ±0,6%, ±1,0%, ±1,5%, ±2,5%, ±4,0%.
ГОСТ Р 8.905-2015 гармонизирован с международными правилами МОЗМ, уточняет метрологические требования к рабочим измерителям и методы испытаний. Оба документа определяют единый ряд классов и пределов.
Нюанс: для некоторых обозначений есть особенности. Погрешность устройства с маркировкой 1,5 может составлять ±1,5% по всему диапазону («1,5») либо быть улучшенной в средней части: ±1,0% в рабочем интервале 25–75% и ±1,5% на краях («1,5-1-1,5»). Для большинства промышленных моделей применяют упрощённый вариант.
Первый ‒ базовый: устанавливает классы точности показывающих средств измерения из ряда 0,4; 0,6; 1,0; 1,5; 2,5; 4,0. Фиксирует пределы допускаемой основной приведенной погрешности: ±0,4%, ±0,6%, ±1,0%, ±1,5%, ±2,5%, ±4,0%.
ГОСТ Р 8.905-2015 гармонизирован с международными правилами МОЗМ, уточняет метрологические требования к рабочим измерителям и методы испытаний. Оба документа определяют единый ряд классов и пределов.
Нюанс: для некоторых обозначений есть особенности. Погрешность устройства с маркировкой 1,5 может составлять ±1,5% по всему диапазону («1,5») либо быть улучшенной в средней части: ±1,0% в рабочем интервале 25–75% и ±1,5% на краях («1,5-1-1,5»). Для большинства промышленных моделей применяют упрощённый вариант.

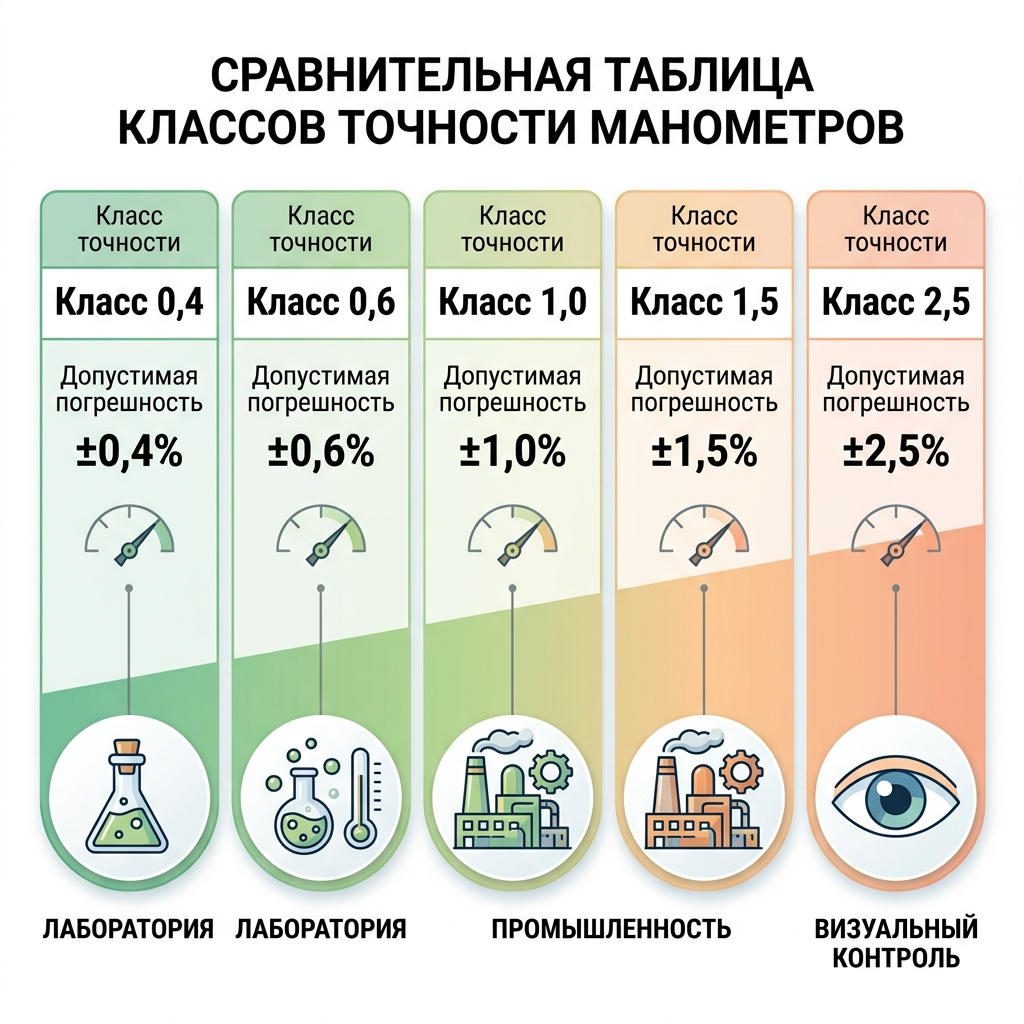

Типовое применение разных классов:
Класс точности 0,4 ‒ предел допускаемой приведённой погрешности 0,4% ‒ образцовые приборы, лабораторные и прецизионные измерения, поверка менее точных манометров.
Класс точности 0,6 ‒ предел допускаемой приведённой погрешности 0,6% ‒ образцовые приборы, ответственные технологические процессы, научные исследования.
Класс точности 1,0 ‒ предел допускаемой приведённой погрешности 1,0% ‒ точные измерения в промышленности, контроль качества продукции.
Класс точности 1,5 ‒ предел допускаемой приведённой погрешности 1,5% ‒ основной промышленный класс для котельных, компрессорных, насосных станций, большинства технологических установок.
Класс точности 2,5 ‒ предел допускаемой приведённой погрешности 2,5% ‒ визуальный контроль на неответственных линиях, где высокая точность не требуется.
Класс точности 0,4 ‒ предел допускаемой приведённой погрешности 0,4% ‒ образцовые приборы, лабораторные и прецизионные измерения, поверка менее точных манометров.
Класс точности 0,6 ‒ предел допускаемой приведённой погрешности 0,6% ‒ образцовые приборы, ответственные технологические процессы, научные исследования.
Класс точности 1,0 ‒ предел допускаемой приведённой погрешности 1,0% ‒ точные измерения в промышленности, контроль качества продукции.
Класс точности 1,5 ‒ предел допускаемой приведённой погрешности 1,5% ‒ основной промышленный класс для котельных, компрессорных, насосных станций, большинства технологических установок.
Класс точности 2,5 ‒ предел допускаемой приведённой погрешности 2,5% ‒ визуальный контроль на неответственных линиях, где высокая точность не требуется.
Как определить погрешность манометра по классу точности: формула
Как определить допустимое отклонение по маркировке? Формула строится на определении приведенной ошибки.
Алгоритм:
1. Найти класс точности на шкале.
2. Определить верхний предел измерения (диапазон).
3. Вычислить абсолютную ошибку:
Δ = (Класс точности (%) × Верхний предел измерения) / 100
Так получают отклонение в единицах давления (МПа, кгс/см²). Если известна абсолютная ошибка, для перевода в проценты её делят на диапазон и умножают на 100%.
Практический совет: всегда держите под рукой эту формулу. Она пригодится не только при выборе нового прибора, но и при оценке результатов поверки ‒ вы сможете самостоятельно проверить, укладывается ли отклонение в допустимые пределы.
Алгоритм:
1. Найти класс точности на шкале.
2. Определить верхний предел измерения (диапазон).
3. Вычислить абсолютную ошибку:
Δ = (Класс точности (%) × Верхний предел измерения) / 100
Так получают отклонение в единицах давления (МПа, кгс/см²). Если известна абсолютная ошибка, для перевода в проценты её делят на диапазон и умножают на 100%.
Практический совет: всегда держите под рукой эту формулу. Она пригодится не только при выборе нового прибора, но и при оценке результатов поверки ‒ вы сможете самостоятельно проверить, укладывается ли отклонение в допустимые пределы.
Примеры расчёта погрешности
Разберём несколько случаев, чтобы закрепить понимание вычислений.
Случай 1. Устройство с маркировкой 1,5 и шкалой 0–1,6 МПа. Δ = (1,5 × 1,6) / 100 = 0,024 МПа. Абсолютная ошибка не должна превышать 0,024 МПа (0,24 кгс/см²).
Случай 2. Измеритель класса 1,0 со шкалой 0–10 МПа. Δ = (1,0 × 10) / 100 = 0,1 МПа. Вариант точнее, подходит для ответственных задач.
Случай 3. Высокоточное устройство класса 0,6 с диапазоном 0–25 МПа. Δ = (0,6 × 25) / 100 = 0,15 МПа.
Случай 4. Образцовый измеритель класса 0,4 с диапазоном 0–60 МПа. Δ = (0,4 × 60) / 100 = 0,24 МПа.
Чем выше класс (меньше цифра), тем точнее устройство. Конкретное отклонение для любого прибора рассчитывается по формуле.
Пределы допускаемой абсолютной погрешности для разных классов на типовых шкалах:
Случай 1. Устройство с маркировкой 1,5 и шкалой 0–1,6 МПа. Δ = (1,5 × 1,6) / 100 = 0,024 МПа. Абсолютная ошибка не должна превышать 0,024 МПа (0,24 кгс/см²).
Случай 2. Измеритель класса 1,0 со шкалой 0–10 МПа. Δ = (1,0 × 10) / 100 = 0,1 МПа. Вариант точнее, подходит для ответственных задач.
Случай 3. Высокоточное устройство класса 0,6 с диапазоном 0–25 МПа. Δ = (0,6 × 25) / 100 = 0,15 МПа.
Случай 4. Образцовый измеритель класса 0,4 с диапазоном 0–60 МПа. Δ = (0,4 × 60) / 100 = 0,24 МПа.
Чем выше класс (меньше цифра), тем точнее устройство. Конкретное отклонение для любого прибора рассчитывается по формуле.
Пределы допускаемой абсолютной погрешности для разных классов на типовых шкалах:
Погрешность при поверке: как проверяют соответствие норме
Поверка подтверждает, что реальное отклонение не выходит за установленные классом границы.
Показания поверяемого устройства сравнивают с эталонным прибором (например, цифровым манометром) на специализированных поверочных стендах.
Эталонные приборы для сличения показаний должны иметь класс минимум в 4 раза выше проверяемого.
Условия поверки жёстко регламентированы. Её проходят все устройства сферы госрегулирования с установленной периодичностью (обычно ежегодно). При превышении допустимого отклонения измеритель бракуется. Нюанс: для устройств после ремонта допускается предел, умноженный на 0,8 (более жёсткие требования).
Что делают во время поверки:
- Проверяют нулевую отметку при отключённом давлении.
- Сравнивают показания в нескольких контрольных точках шкалы.
- Фиксируют отклонения при прямом и обратном ходе стрелки.
- Оценивают вариацию ‒ разницу показаний в одной и той же точке.
Если хотя бы один из параметров выходит за допустимые пределы, прибор признаётся непригодным.
Показания поверяемого устройства сравнивают с эталонным прибором (например, цифровым манометром) на специализированных поверочных стендах.
Эталонные приборы для сличения показаний должны иметь класс минимум в 4 раза выше проверяемого.
Условия поверки жёстко регламентированы. Её проходят все устройства сферы госрегулирования с установленной периодичностью (обычно ежегодно). При превышении допустимого отклонения измеритель бракуется. Нюанс: для устройств после ремонта допускается предел, умноженный на 0,8 (более жёсткие требования).
Что делают во время поверки:
- Проверяют нулевую отметку при отключённом давлении.
- Сравнивают показания в нескольких контрольных точках шкалы.
- Фиксируют отклонения при прямом и обратном ходе стрелки.
- Оценивают вариацию ‒ разницу показаний в одной и той же точке.
Если хотя бы один из параметров выходит за допустимые пределы, прибор признаётся непригодным.
Погрешность манометров в СИКН и на ответственных объектах
На особо важных объектах ‒ например, в системах измерения количества и качества нефти (СИКН) ‒ требования к точности максимально жёсткие. Даже незначительная ошибка при коммерческом учёте оборачивается крупными финансовыми потерями. Диапазон рабочих давлений достигает десятков МПа, допускаемое отклонение не превышает ±0,25% или ±0,4% (классы 0,4 и выше).
Для таких объектов применяют высокоточные цифровые манометры, проходящие более частую поверку и калибровку. Проверка ‒ строго регламентированная процедура, выполняемая с особой тщательностью: от результатов зависит экономическая безопасность предприятия.
Особенности эксплуатации на ответственных объектах:
- Поверка проводится чаще ‒ иногда раз в полгода или даже квартал.
- Используются только приборы с классом не ниже 0,4.
- Обязательно ведётся журнал учёта поверок и калибровок.
- При малейшем сомнении в точности прибор заменяется или отправляется на внеочередную поверку.
Подробнее о том, как погрешность проверяется на практике при поверке, и как расчёт погрешности используется и при калибровке датчиков, читайте в соответствующих статьях.
Для таких объектов применяют высокоточные цифровые манометры, проходящие более частую поверку и калибровку. Проверка ‒ строго регламентированная процедура, выполняемая с особой тщательностью: от результатов зависит экономическая безопасность предприятия.
Особенности эксплуатации на ответственных объектах:
- Поверка проводится чаще ‒ иногда раз в полгода или даже квартал.
- Используются только приборы с классом не ниже 0,4.
- Обязательно ведётся журнал учёта поверок и калибровок.
- При малейшем сомнении в точности прибор заменяется или отправляется на внеочередную поверку.
Подробнее о том, как погрешность проверяется на практике при поверке, и как расчёт погрешности используется и при калибровке датчиков, читайте в соответствующих статьях.
Как выбрать класс точности под задачу
Выбор класса ‒ компромисс между стоимостью и требуемой точностью. Конкретную категорию выбирают исходя из целей использования.
Практические рекомендации:
- Для большинства промышленных задач (котельные, компрессорные, насосные станции) оптимален класс 1,5. Обеспечивает должный контроль при приемлемой цене. Для контроля давления пара в котле его достаточно.
- Для ответственных технологических процессов, где нужна более высокая точность, выбирают класс 1,0 или 0,6.
- Для лабораторных и калибровочных работ, а также образцовых приборов применяют классы 0,4 и выше.
- Для визуального контроля на вспомогательных линиях, где точность не критична, допускается класс 2,5.
Важное правило выбора шкалы: рабочий диапазон должен составлять от 1/3 до 2/3 от верхнего предела шкалы. Это гарантирует минимальную ошибку и максимальный срок службы. Если давление постоянно находится в нижней трети шкалы ‒ точность падает, если в верхней трети ‒ прибор быстро изнашивается.
Практические рекомендации:
- Для большинства промышленных задач (котельные, компрессорные, насосные станции) оптимален класс 1,5. Обеспечивает должный контроль при приемлемой цене. Для контроля давления пара в котле его достаточно.
- Для ответственных технологических процессов, где нужна более высокая точность, выбирают класс 1,0 или 0,6.
- Для лабораторных и калибровочных работ, а также образцовых приборов применяют классы 0,4 и выше.
- Для визуального контроля на вспомогательных линиях, где точность не критична, допускается класс 2,5.
Важное правило выбора шкалы: рабочий диапазон должен составлять от 1/3 до 2/3 от верхнего предела шкалы. Это гарантирует минимальную ошибку и максимальный срок службы. Если давление постоянно находится в нижней трети шкалы ‒ точность падает, если в верхней трети ‒ прибор быстро изнашивается.
Заключение
Допускаемая погрешность ‒ фундаментальная характеристика, определяющая пригодность измерителя для конкретных задач. Нормы на отклонения регламентированы ГОСТ 2405-88 и ГОСТ Р 8.905-2015 и связаны с классом точности. Умение рассчитывать предел и понимать виды ошибок позволяет правильно выбирать оборудование и интерпретировать показания.
Регулярная поверка ‒ единственный способ убедиться, что устройство работает в рамках норм. Подробнее о том, как проходит поверка манометра целиком, читайте в нашем блоге, а о том, как вообще определяется точность прибора при калибровке, ‒ в другой нашей статье. Соблюдение правил ‒ залог безопасности, качества и экономической эффективности производства.
Регулярная поверка ‒ единственный способ убедиться, что устройство работает в рамках норм. Подробнее о том, как проходит поверка манометра целиком, читайте в нашем блоге, а о том, как вообще определяется точность прибора при калибровке, ‒ в другой нашей статье. Соблюдение правил ‒ залог безопасности, качества и экономической эффективности производства.
