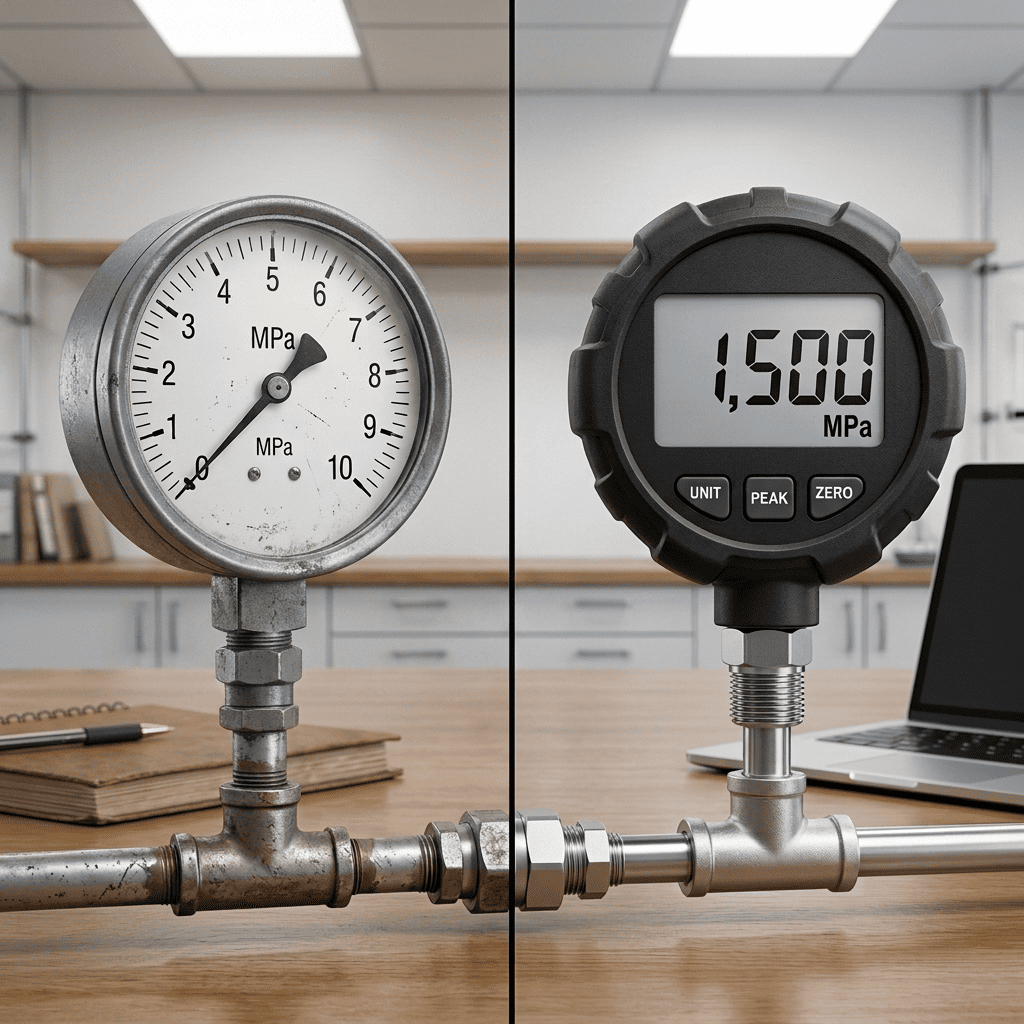

В мире измерительной техники цифровой манометр постепенно вытесняет классические стрелочные приборы. Современное электронное устройство для измерения давления приходит на смену механическим аналогам, предлагая более высокую точность и удобство. В этой статье разберёмся, что представляет собой цифровой измеритель давления, каковы его преимущества и недостатки, и как выбрать подходящую модель для своих задач.
Что такое цифровой манометр
Цифровой манометр — это электронный прибор, предназначенный для измерения давления жидкостей и газов. В отличие от механических аналогов, он отображает результат на жидкокристаллическом дисплее в виде цифр
Принцип работы такого устройства основан на преобразовании механической деформации чувствительного элемента в электрический сигнал. Внутри корпуса расположен пьезорезистивный датчик, который реагирует на изменение давления и передаёт сигнал на электронный блок обработки Микропроцессор обрабатывает данные и выводит готовое числовое значение на экран.
Принцип работы такого устройства основан на преобразовании механической деформации чувствительного элемента в электрический сигнал. Внутри корпуса расположен пьезорезистивный датчик, который реагирует на изменение давления и передаёт сигнал на электронный блок обработки Микропроцессор обрабатывает данные и выводит готовое числовое значение на экран.
Из чего состоит цифровой манометр
Любой современный манометр электронного типа можно разделить на три ключевые функциональные части.
Датчик давления
Сердце прибора — чувствительный элемент, который напрямую контактирует с измеряемой средой. Чаще всего это мембрана с диффузионными пьезорезисторами, подключёнными по мостовой схеме Под воздействием давления мембрана деформируется, изменяя электрическое сопротивление резисторов. Именно этот первичный сигнал и становится основой для всех последующих вычислений.
Электронный блок обработки
Полученный от датчика аналоговый сигнал слишком слаб и нестабилен для прямого отображения. Его усиливает и преобразует в цифровой код электронное устройство Микропроцессор не только оцифровывает данные, но и обрабатывает их, компенсируя температурные погрешности, фильтруя шумы и рассчитывая итоговое значение в нужных единицах.
Дисплей и органы управления
Результат измерений выводится на встроенный жидкокристаллический дисплей (ЖК-экран) Большинство моделей оснащены подсветкой, что крайне удобно при работе в плохо освещённых помещениях. Управление осуществляется с помощью нескольких кнопок на передней панели, позволяющих включить прибор, выбрать единицы измерения, обнулить показания или зафиксировать пиковое значение.
Как работает цифровой манометр: от давления к цифре на экране

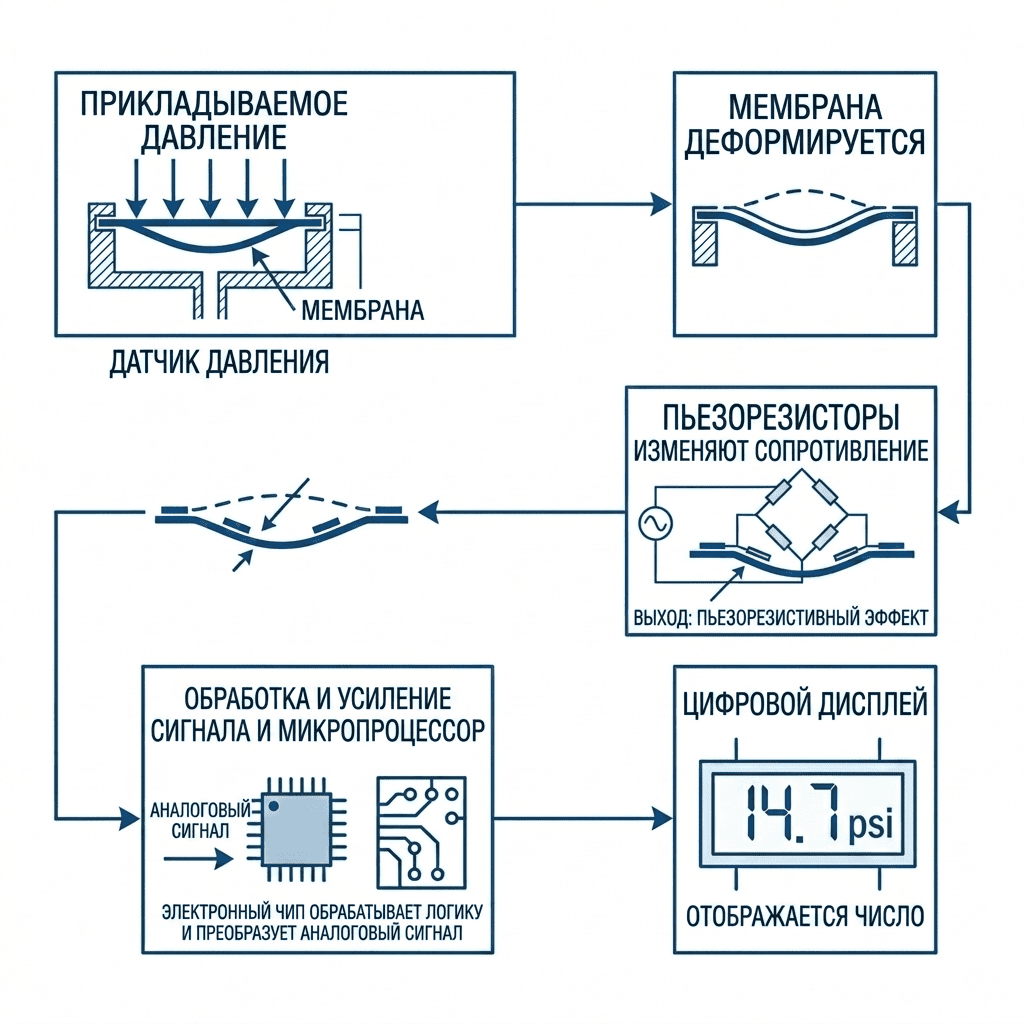

- Прикладываемое давление воздействует на чувствительный элемент — мембрану.
- Мембрана деформируется, и эта деформация передаётся на пьезорезисторы, включённые по мостовой схеме.
- Под действием механического напряжения сопротивление пьезорезисторов изменяется — возникает пьезорезистивный эффект.
- Возникший аналоговый электрический сигнал поступает на электронный чип, где усиливается и преобразуется в цифровой код с помощью АЦП (аналого-цифрового преобразователя).
- Микропроцессор обрабатывает полученные данные, компенсирует температурные погрешности и фильтрует шумы.
- Готовый результат выводится на цифровой дисплей в виде понятного числа в выбранных единицах измерения (МПа, бар, psi, кгс/см²).
Таким образом, за доли секунды механическое воздействие превращается в точное числовое значение, которое оператор видит на экране.
Где применяются цифровые манометры
Благодаря высокой точности и удобству, электронные измерители давления нашли применение во многих сферах:
- Промышленность и энергетика. Контроль давления в трубопроводах, насосных станциях, гидравлических и пневматических системах
- Метрологические лаборатории. В качестве эталонных приборов для поверки и калибровки средств измерения давления
- Нефтегазовая и химическая отрасль. Для работы с агрессивными средами, где точность критична для безопасности процесса.
- Системы отопления, вентиляции и кондиционирования (HVAC). Мониторинг параметров теплоносителей и хладагентов
- Пищевая и фармацевтическая промышленность. Для контроля в «чистых» зонах, где использование жидкостных манометров нежелательно.
- Автомобильная диагностика. Проверка давления в шинах, топливных системах и тормозных магистралях.
Преимущества цифровых манометров
По сравнению с классическими стрелочными приборами, цифровые аналоги имеют ряд весомых преимуществ:
- Высокая точность. Класс точности цифровых моделей может достигать 0,05–0,1%, в то время как у большинства технических стрелочных манометров он составляет 1,5–2,5%
- Отсутствие ошибки параллакса. Показания считываются с дисплея напрямую, без необходимости оценивать положение стрелки между делениями под углом
- Устойчивость к вибрациям. Поскольку в приборе практически нет движущихся механических частей, показания не «дрожат», а сам он служит дольше в условиях интенсивной вибрации
- Дополнительные функции. Возможность запоминания пиковых значений (MIN/MAX), переключения между различными единицами измерения (МПа, бар, psi, кгс/см²), передача данных на компьютер через интерфейсы RS-232, RS-485 или аналоговый выход 4-20 мА для интеграции в системы автоматизации
- Автоматическая компенсация погрешностей. Встроенные алгоритмы корректируют показания при изменении температуры окружающей среды, что снижает зависимость от внешних условий
Недостатки цифровых манометров
Несмотря на все преимущества, у электронных измерителей есть и слабые стороны, о которых важно знать:
- Зависимость от питания. Прибору требуется источник энергии — батареи, аккумуляторы или внешний блок питания. При разряде батарей работа становится невозможной
- Более высокая стоимость. Начальная цена покупки цифрового манометра заметно выше, чем у механического аналога того же диапазона
- Ограничения по температуре. Электронные компоненты могут быть чувствительны к экстремально высоким температурам, в отличие от некоторых механических приборов
- Сложность ремонта. В случае поломки, ремонт на месте часто затруднителен. Требуется специализированное оборудование и квалификация, а иногда — замена всего модуля или возврат на завод
Какой манометр точнее: цифровой или аналоговый
Однозначно цифровой. Это главное конкурентное преимущество электронных приборов. Если для промышленного аналогового манометра класс точности 1,5 считается нормой, то для цифрового это очень грубый показатель. Современные электронные манометры имеют классы точности от 0,05 до 0,5
Какой манометр лучше: механический или цифровой
Ответ на этот вопрос зависит от условий эксплуатации и конкретной задачи. Универсального решения не существует.
Когда лучше механический
Аналоговый прибор лучше выбрать в следующих случаях:
- Удалённые объекты без электропитания. Механический манометр работает автономно и не требует зарядки или замены батарей
- Экстремально высокие температуры. Некоторые механические модели способны выдерживать температуру среды, при которой электроника выйдет из строя
- Бюджетное решение. Для простого визуального контроля на неответственных участках, где точность не критична, механический прибор обойдётся дешевле
- Необходимость видеть тренд. Специалисту иногда проще оценить динамику изменения давления, наблюдая за движением стрелки, а не за мелькающими цифрами.
Когда лучше цифровой
Электронный прибор становится предпочтительным выбором, если:
- Требуется высокая точность. Для метрологических лабораторий, эталонных измерений и ответственных технологических процессов
- Есть вибрация. В компрессорных, насосных станциях, где стрелочные манометры быстро выходят из строя
- Нужна интеграция в систему. Для автоматизации производства, удалённого мониторинга и сбора данных (выход 4-20 мА, RS-485)
- Важно удобство работы. Подсветка, регистрация пиков и автоматический выбор единиц измерения существенно упрощают жизнь оператору.
- Проведение поверки. Цифровой манометр с высокой точностью и функцией записи данных незаменим как эталонное средство
Как выбрать цифровой манометр
Чтобы купить подходящий прибор, необходимо последовательно оценить несколько ключевых параметров.
По диапазону измерений
Важнейший критерий. Верхний предел шкалы должен быть не менее чем на 25-30% выше максимального рабочего давления в системе. При этом рабочее давление должно находиться в интервале от 1/3 до 2/3 от верхнего предела измерений для обеспечения минимальной погрешности Диапазоны обычно стандартизованы: от 0,1 МПа до 100 МПа.
По классу точности
Определяет допустимую погрешность прибора. Для большинства промышленных задач достаточно класса 0,5 или 1,0. Для эталонных измерений и поверки необходимо выбирать модели с классом 0,1, 0,15 или 0,25 Чем выше класс точности (меньше число), тем дороже прибор.
По типу давления
Определите, что вам нужно измерять: избыточное давление (выше атмосферного), вакуум (ниже атмосферного) или абсолютное давление. Большинство моделей измеряют избыточное давление, но есть и комбинированные для измерения разрежения — мановакуумметры.
По условиям эксплуатации
Обратите внимание на климатическое исполнение. Для работы на улице или во влажных помещениях нужны приборы с защитой корпуса не ниже IP65/IP67, которые устойчивы к пыли и водяным струям Материал корпуса (обычно нержавеющая сталь) влияет на долговечность и коррозионную стойкость. Также важен диапазон рабочих температур как окружающей среды, так и измеряемой среды. Для агрессивных сред могут потребоваться специальные исполнения.
По дополнительным функциям
Набор дополнительных опций может значительно повлиять на удобство работы:
- Подсветка дисплея. Необходима для работы в тёмных помещениях
- Фиксация пиковых значений (MIN/MAX). Позволяет отследить максимальные и минимальные скачки давления в системе.
- Переключение единиц измерения. Удобно, если вы работаете с приборами, отградуированными в разных единицах (МПа, бар, psi, кгс/см²)
- Цифровой интерфейс. Наличие выходов RS-232 или RS-485 позволяет передавать данные на компьютер для автоматической обработки и формирования протоколов
- Аналоговый выход (4-20 мА). Необходим для интеграции в промышленные системы автоматики
Какой цифровой манометр купить для поверки и калибровки
Для метрологических задач точность выходит на первый план. Прибор для поверки должен быть как минимум в 2–3 раза точнее поверяемого средства измерения. Согласно государственной поверочной схеме, манометр для этих целей должен быть рабочим эталоном 3-го или 4-го разряда.
Цифровые манометры для метрологического оборудования
Современный цифровой манометр сам по себе является важнейшим элементом метрологического оборудования. Он не только измеряет давление, но и выступает в роли эталона для проверки других приборов. Модели, входящие в государственный реестр средств измерений (например, цифровые манометры ЦМ), могут применяться в качестве рабочих эталонов при поверке.
Их объединяют с прессами для создания давления и другими калибраторами в единые поверочные установки Это позволяет автоматизировать процесс поверки: пресс создаёт давление, манометр его измеряет, а специализированное программное обеспечение (ПО) сравнивает показания и рассчитывает погрешность, формируя готовый протокол.
Их объединяют с прессами для создания давления и другими калибраторами в единые поверочные установки Это позволяет автоматизировать процесс поверки: пресс создаёт давление, манометр его измеряет, а специализированное программное обеспечение (ПО) сравнивает показания и рассчитывает погрешность, формируя готовый протокол.
Заключение
Цифровой манометр — это современный, высокоточный и функциональный инструмент, который постепенно становится стандартом в большинстве отраслей. Его способность обеспечивать высокую точность, устойчивость к вибрациям и интеграцию в цифровые системы делает его незаменимым для ответственных задач Однако механические приборы продолжают удерживать свои позиции благодаря автономности, низкой цене и надёжности в сложных температурных условиях.
Чтобы сделать правильный выбор, чётко определите свои приоритеты: нужна ли вам предельная точность и дополнительные функции, или вы ищете простое, недорогое и автономное решение. Внимательно изучите диапазон измерений, класс точности и условия эксплуатации — и вы сможете подобрать идеальный прибор для своей задачи.
Чтобы сделать правильный выбор, чётко определите свои приоритеты: нужна ли вам предельная точность и дополнительные функции, или вы ищете простое, недорогое и автономное решение. Внимательно изучите диапазон измерений, класс точности и условия эксплуатации — и вы сможете подобрать идеальный прибор для своей задачи.
