В промышленности нередко стандартный манометр не может напрямую контактировать с измеряемым веществом. Причина ‒ агрессивность, высокая вязкость, кристаллизация или температура, разрушающая чувствительный элемент. В таких случаях применяется мембранный разделитель сред ‒ устройство, изолирующее измерительный прибор от рабочего вещества, но при этом передающее давление на его чувствительную часть.

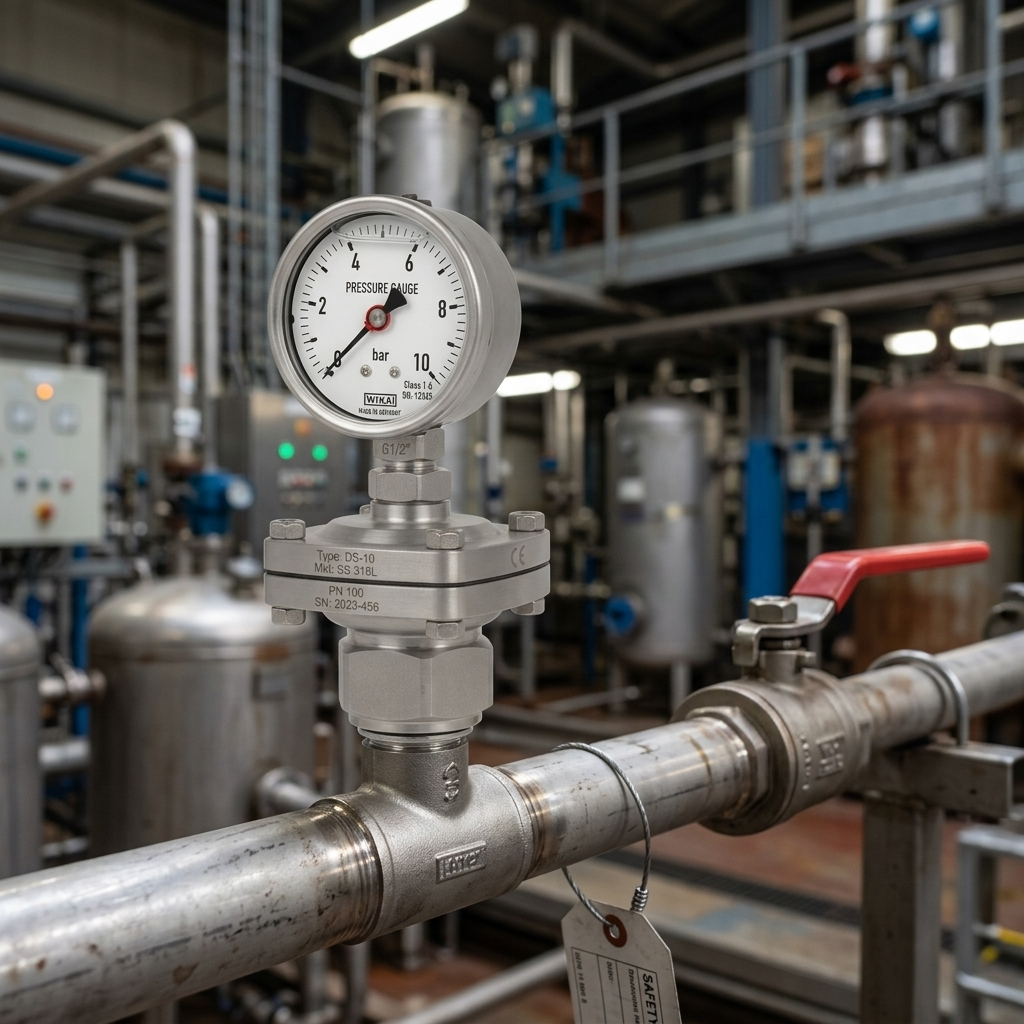

Мембранный разделитель ‒ это конструктивный узел, монтируемый между манометром (или датчиком) и технологическим трубопроводом. Его задача ‒ исключить прямой контакт чувствительной части прибора с рабочим веществом, передавая давление через гибкую пластину и заполняющую внутреннюю полость жидкость.
Мембранный разделитель ‒ это конструктивный узел, монтируемый между манометром (или датчиком) и технологическим трубопроводом. Его задача ‒ исключить прямой контакт чувствительной части прибора с рабочим веществом, передавая давление через гибкую пластину и заполняющую внутреннюю полость жидкость.
Зачем нужен мембранный разделитель: от чего он защищает прибор
Основное назначение ‒ защита измерительного устройства. Вот от чего именно он защищает:
- Агрессивные химические соединения ‒ кислоты, щёлочи, солевые растворы, разрушающие металлические детали манометра.
- Перегретые вещества ‒ стандартные модели рассчитаны на температуру не выше +60°C; разделитель позволяет работать с потоками до +300°C и выше.
- Загрязнённые и вязкие массы ‒ нефтепродукты, мазут, смолы, пульпы с твёрдыми взвесями.
- Кристаллизующиеся продукты ‒ те, что затвердевают в каналах, блокируя передачу давления.
- Пищевые и фармацевтические субстанции ‒ там, где недопустим контакт с материалом измерителя.
В каждом перечисленном случае измерительное устройство без разделителя либо быстро выйдет из строя, либо начнёт давать недостоверные показания.
- Агрессивные химические соединения ‒ кислоты, щёлочи, солевые растворы, разрушающие металлические детали манометра.
- Перегретые вещества ‒ стандартные модели рассчитаны на температуру не выше +60°C; разделитель позволяет работать с потоками до +300°C и выше.
- Загрязнённые и вязкие массы ‒ нефтепродукты, мазут, смолы, пульпы с твёрдыми взвесями.
- Кристаллизующиеся продукты ‒ те, что затвердевают в каналах, блокируя передачу давления.
- Пищевые и фармацевтические субстанции ‒ там, где недопустим контакт с материалом измерителя.
В каждом перечисленном случае измерительное устройство без разделителя либо быстро выйдет из строя, либо начнёт давать недостоверные показания.
Устройство и принцип работы
Любая конструкция мембранного разделителя включает три основных узла:
1. Нижний корпус ‒ стыкуется с трубопроводом или ёмкостью, имеет резьбу или фланец.
2. Мембрана ‒ гибкая пластина, непосредственно контактирующая с измеряемым веществом. Она воспринимает давление и передаёт его дальше.
3. Верхний корпус ‒ содержит гнездо для манометра и заливное отверстие для наполнения системы жидкостью.
1. Нижний корпус ‒ стыкуется с трубопроводом или ёмкостью, имеет резьбу или фланец.
2. Мембрана ‒ гибкая пластина, непосредственно контактирующая с измеряемым веществом. Она воспринимает давление и передаёт его дальше.
3. Верхний корпус ‒ содержит гнездо для манометра и заливное отверстие для наполнения системы жидкостью.

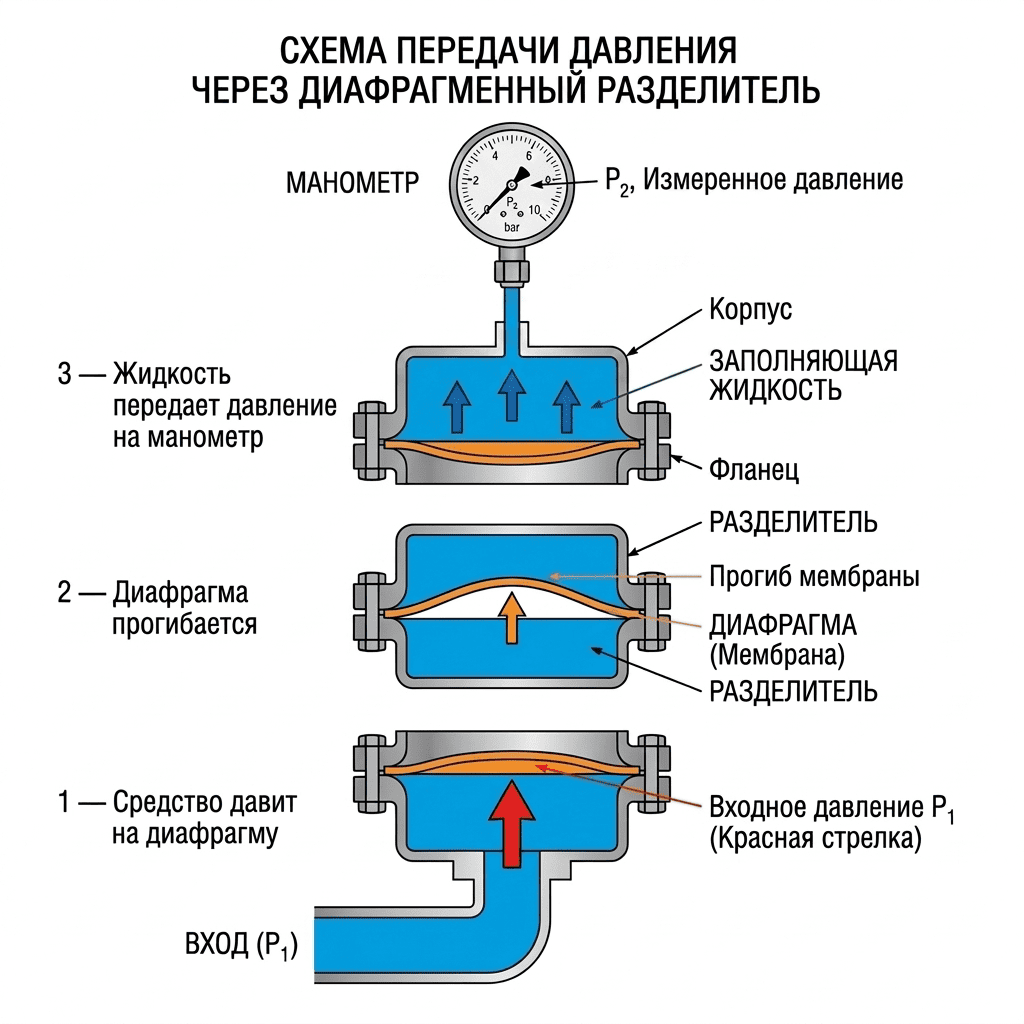

Как это работает:
- Пространство между пластиной и измерителем заполняется нейтральной жидкостью.
- Давление рабочего вещества воздействует на пластину и прогибает её.
- Прогиб вызывает перемещение заполняющей жидкости.
- Жидкость передаёт давление на чувствительный элемент манометра или датчика.
Таким образом, измеритель фактически «видит» не рабочее вещество, а давление нейтральной жидкости, идентичное давлению в технологическом процессе. Пластина при этом выступает разделительным барьером.
Важно: жёсткость пластины должна быть значительно меньше жёсткости чувствительного элемента. Только тогда разделительный узел не вносит существенной погрешности в измерение.
- Пространство между пластиной и измерителем заполняется нейтральной жидкостью.
- Давление рабочего вещества воздействует на пластину и прогибает её.
- Прогиб вызывает перемещение заполняющей жидкости.
- Жидкость передаёт давление на чувствительный элемент манометра или датчика.
Таким образом, измеритель фактически «видит» не рабочее вещество, а давление нейтральной жидкости, идентичное давлению в технологическом процессе. Пластина при этом выступает разделительным барьером.
Важно: жёсткость пластины должна быть значительно меньше жёсткости чувствительного элемента. Только тогда разделительный узел не вносит существенной погрешности в измерение.
Виды мембранных разделителей
По конструкции и способу крепления различают несколько основных типов.
С закрытой мембраной (штуцерные)
В таких моделях пластина полностью закрыта корпусом, а измеряемое вещество поступает через узкое отверстие в штуцере. Особенности:
- Небольшие габариты, подходят для установки на стандартные резьбы (М20×1,5, G½, G¼).
- Применяются для чистых, невязких и некристаллизующихся веществ ‒ узкий канал легко забивается.
- Самый распространённый вариант ‒ штуцерный разделитель с прямым присоединением к манометру.
- Небольшие габариты, подходят для установки на стандартные резьбы (М20×1,5, G½, G¼).
- Применяются для чистых, невязких и некристаллизующихся веществ ‒ узкий канал легко забивается.
- Самый распространённый вариант ‒ штуцерный разделитель с прямым присоединением к манометру.
С открытой мембраной (фланцевые)
В этих моделях пластина расположена на тыльной стороне штуцера и не имеет закрывающего корпуса со стороны рабочего вещества. Преимущества:
- Кристаллизующиеся вещества и твёрдые осадки не накапливаются в значительном количестве, не затрудняют передачу давления.
- Доступна для периодической очистки ‒ важно при работе с загрязнёнными потоками.
- Крепится на фланцах трубопроводов или ёмкостей, возможна врезка заподлицо с внутренней стенкой.
- Кристаллизующиеся вещества и твёрдые осадки не накапливаются в значительном количестве, не затрудняют передачу давления.
- Доступна для периодической очистки ‒ важно при работе с загрязнёнными потоками.
- Крепится на фланцах трубопроводов или ёмкостей, возможна врезка заподлицо с внутренней стенкой.
Специальные исполнения
- Гигиенические (санитарные) ‒ для пищевой и фармацевтики. Гладкие поверхности без «застойных» зон, легко моются, уплотняются молочными гайками или конусными соединениями.
- Малогабаритные и переходниковые ‒ компактные модели для стеснённых условий, с диаметром пластины от 13 до 50 мм.
- Заподлицо со стенкой трубопровода ‒ пластина монтируется вровень с внутренней поверхностью трубы, не создаёт гидравлического сопротивления и «застойных» зон. Применяются в пищевой промышленности и на трубопроводах малых диаметров.
- Малогабаритные и переходниковые ‒ компактные модели для стеснённых условий, с диаметром пластины от 13 до 50 мм.
- Заподлицо со стенкой трубопровода ‒ пластина монтируется вровень с внутренней поверхностью трубы, не создаёт гидравлического сопротивления и «застойных» зон. Применяются в пищевой промышленности и на трубопроводах малых диаметров.
Разделительная жидкость: чем заполняют и как выбрать
Жидкость-наполнитель ‒ важнейшая часть системы. Именно она передаёт давление от пластины к измерителю. Основные требования к ней:
- Минимальная сжимаемость.
- Низкий температурный коэффициент расширения.
- Химическая нейтральность по отношению к материалам прибора и пластины.
- Работоспособность в требуемом температурном интервале.
Заполнение производится под вакуумом, чтобы исключить воздушные пузырьки, искажающие показания.
- Минимальная сжимаемость.
- Низкий температурный коэффициент расширения.
- Химическая нейтральность по отношению к материалам прибора и пластины.
- Работоспособность в требуемом температурном интервале.
Заполнение производится под вакуумом, чтобы исключить воздушные пузырьки, искажающие показания.
Материалы мембраны и корпуса
Выбор материала определяется агрессивностью рабочего вещества и условиями эксплуатации.
Для пластин используются:
Для пластин используются:
Для корпусов:
Пластина и корпус должны быть совместимы по свариваемости. Если сварка невозможна, применяется болтовое крепление.
Влияние разделителя на точность измерения
Любой разделительный узел вносит дополнительную погрешность ‒ типовое значение от 0,5% до 1,0%. Источники:
- Деформация пластины под нагрузкой.
- Сжимаемость наполнителя.
- Изменение объёма наполнителя при нагреве.
- Воздушные пузырьки в системе.
Важно: при поставке манометра в сборе с разделителем производитель настраивает измеритель вместе с разделителем. Дополнительная погрешность компенсируется при настройке. Для поверки такой комплект должен проверяться как единое целое.
- Деформация пластины под нагрузкой.
- Сжимаемость наполнителя.
- Изменение объёма наполнителя при нагреве.
- Воздушные пузырьки в системе.
Важно: при поставке манометра в сборе с разделителем производитель настраивает измеритель вместе с разделителем. Дополнительная погрешность компенсируется при настройке. Для поверки такой комплект должен проверяться как единое целое.
Монтаж мембранного разделителя: правила установки
Правильный монтаж ‒ залог долгой и точной работы.
- Не заполняйте разделитель самостоятельно. Процедура требует вакуумной установки и строгой технологии. Лучший вариант ‒ покупка уже заполненного изделия в сборе с манометром.
- Исключите воздушные пузырьки. Даже маленький пузырёк заметно увеличивает погрешность. Заполнение проводят в изотермических условиях при температуре около +40°C.
- Учитывайте тепловое расширение. При монтаже сваркой заполнение выполняют после сварки, чтобы избежать деформации пластины от перегрева жидкости.
- Для горячих веществ используйте соединительный рукав. При температуре выше +60°C между разделителем и манометром устанавливают удлинительный рукав ‒ капиллярную трубку длиной до нескольких метров для снижения температуры.
- Продумайте доступ к мембране. Для открытых конструкций она должна быть доступна для очистки и защищена от механических повреждений.
- Не заполняйте разделитель самостоятельно. Процедура требует вакуумной установки и строгой технологии. Лучший вариант ‒ покупка уже заполненного изделия в сборе с манометром.
- Исключите воздушные пузырьки. Даже маленький пузырёк заметно увеличивает погрешность. Заполнение проводят в изотермических условиях при температуре около +40°C.
- Учитывайте тепловое расширение. При монтаже сваркой заполнение выполняют после сварки, чтобы избежать деформации пластины от перегрева жидкости.
- Для горячих веществ используйте соединительный рукав. При температуре выше +60°C между разделителем и манометром устанавливают удлинительный рукав ‒ капиллярную трубку длиной до нескольких метров для снижения температуры.
- Продумайте доступ к мембране. Для открытых конструкций она должна быть доступна для очистки и защищена от механических повреждений.
Как выбрать разделитель под задачу: чек-лист
При выборе последовательно ответьте на вопросы:
- Какое вещество измеряется? Агрессивность, вязкость, наличие твёрдых частиц, склонность к кристаллизации, температура.
- Каков рабочий диапазон давлений? От этого зависят материал пластины, её толщина и тип разделителя.
- Какой тип присоединения к процессу? Резьба (какая?), фланец (какой стандарт?) или сварка.
- Какой тип присоединения к манометру? Обычно М20×1,5 или G½.
- Нужен ли гигиенический вариант? Для пищевых и фармацевтических производств ‒ обязательно с гладкой поверхностью и пищевым наполнителем.
- Каков температурный интервал? Определяет выбор наполнителя и материала пластины. При температуре выше +100°C нужен соединительный рукав.
- Критична ли минимизация дополнительной погрешности? Если да ‒ выбирайте разделитель в сборе с манометром от одного производителя.
- Какое вещество измеряется? Агрессивность, вязкость, наличие твёрдых частиц, склонность к кристаллизации, температура.
- Каков рабочий диапазон давлений? От этого зависят материал пластины, её толщина и тип разделителя.
- Какой тип присоединения к процессу? Резьба (какая?), фланец (какой стандарт?) или сварка.
- Какой тип присоединения к манометру? Обычно М20×1,5 или G½.
- Нужен ли гигиенический вариант? Для пищевых и фармацевтических производств ‒ обязательно с гладкой поверхностью и пищевым наполнителем.
- Каков температурный интервал? Определяет выбор наполнителя и материала пластины. При температуре выше +100°C нужен соединительный рукав.
- Критична ли минимизация дополнительной погрешности? Если да ‒ выбирайте разделитель в сборе с манометром от одного производителя.
Заключение
Мембранный разделитель ‒ незаменимый элемент, когда манометр не может напрямую контактировать с измеряемым веществом. Он защищает чувствительную часть от агрессивных, горячих, вязких или кристаллизующихся сред, обеспечивая безопасную и точную работу оборудования.
Выбор правильного изделия ‒ задача, требующая учёта множества факторов: свойств рабочего вещества, давления, температуры, типа присоединения и требуемой точности. Особое внимание ‒ выбору наполнителя и материала пластины: они должны быть совместимы с рабочим веществом и условиями эксплуатации.
Важно помнить: прибор с разделителем поверяется единым комплектом. Самостоятельная замена жидкости или демонтаж нарушают настройку и приводят к некорректным показаниям.
Если ваш манометр работает с агрессивной средой, рассмотрите возможность применения разделителя сред МК-60-РС нашего производства.
Выбор правильного изделия ‒ задача, требующая учёта множества факторов: свойств рабочего вещества, давления, температуры, типа присоединения и требуемой точности. Особое внимание ‒ выбору наполнителя и материала пластины: они должны быть совместимы с рабочим веществом и условиями эксплуатации.
Важно помнить: прибор с разделителем поверяется единым комплектом. Самостоятельная замена жидкости или демонтаж нарушают настройку и приводят к некорректным показаниям.
Если ваш манометр работает с агрессивной средой, рассмотрите возможность применения разделителя сред МК-60-РС нашего производства.
